1.1主機概述

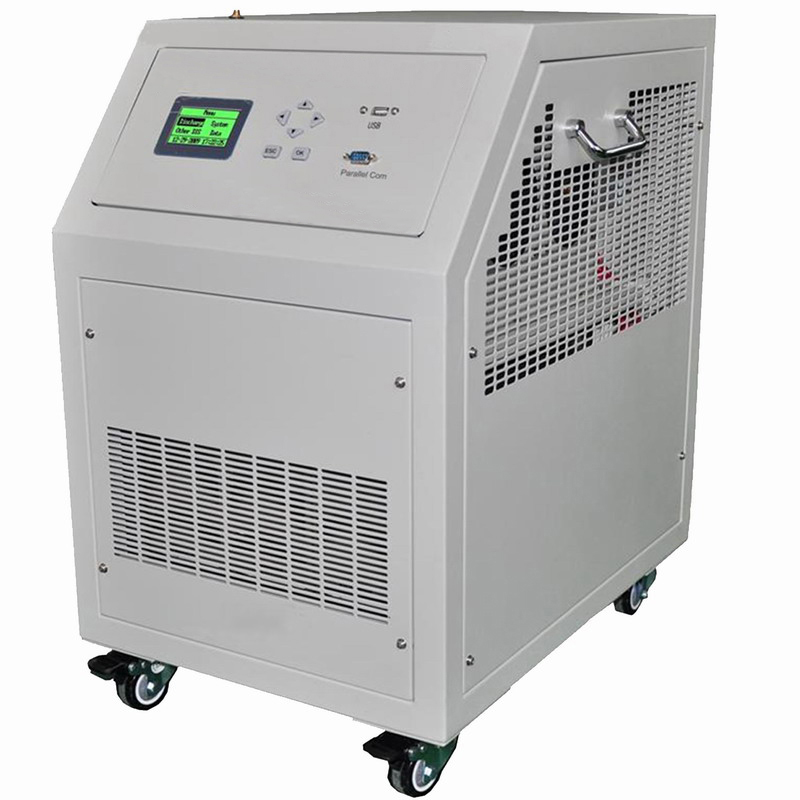

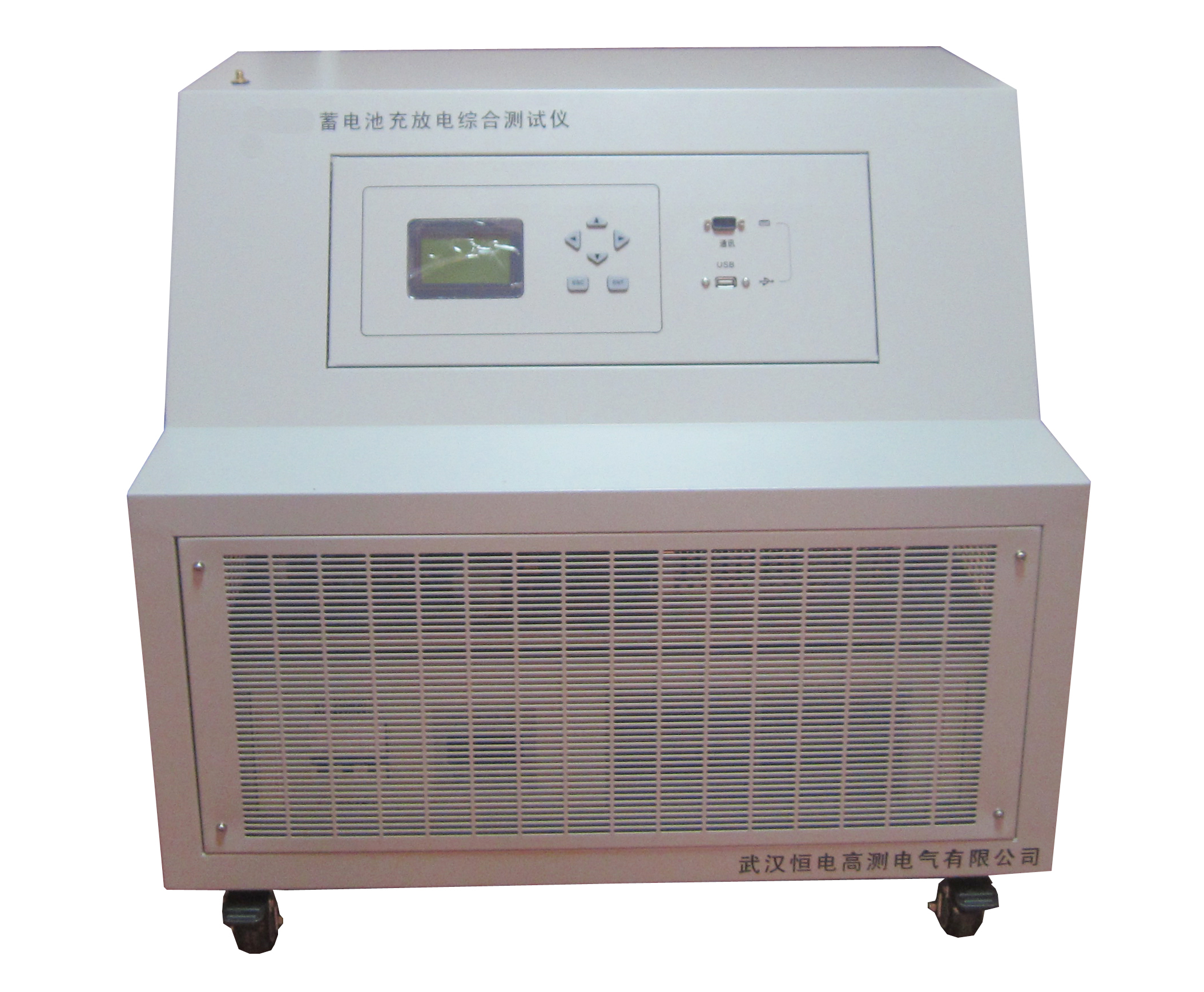

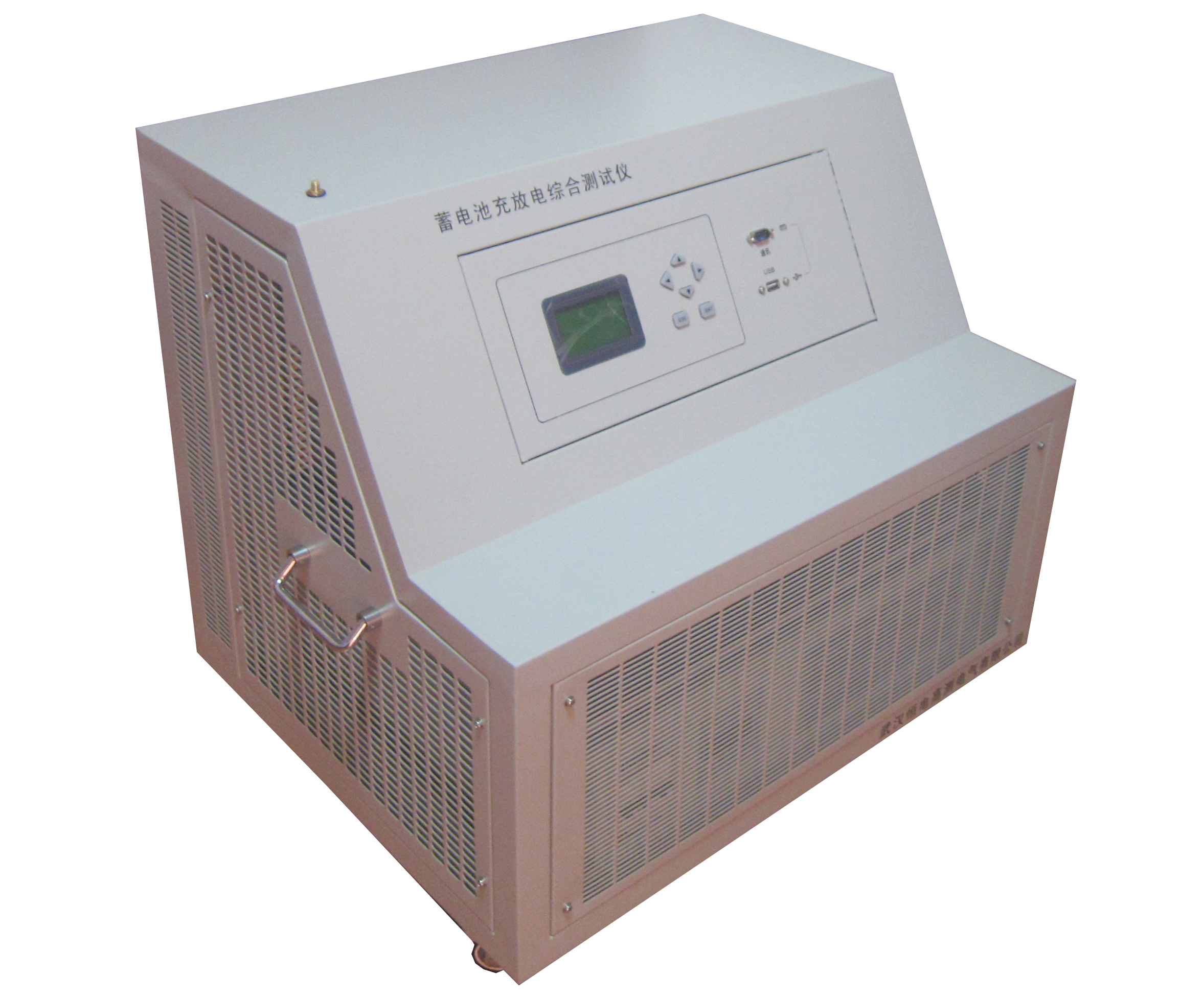

DS3986智能充電放電綜合測試儀集充電、放電、單體檢測、在線監測和活化五合一體，一機多用。減少企業成本，降低維護人員的勞動強度，為蓄電池和UPS電源維護提供全面科學的檢測手段。

本機采用新型功耗元件，專利技術制造，實現恒流放電、智能三階段充電、均充/浮充、恒流/恒壓自動轉換功能；實時在線巡回檢測每個單體電池或整組電池的電壓，實時在線顯示、檢測、記錄單節或整組電池的電壓，同時將數據存貯或傳送至PC機；大屏幕液晶顯示，全中文菜單提示，操作簡便，智能化程度高，可設定并控制電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控；自動放/充電，可對蓄電池進行活化，延長電池的使用壽命。充/放電完畢，檢測的數據可通過RS232接口直接上傳至PC機或現場將數據轉存至U盤；配套的數據處理軟件對放/充電采集的數據信息進行處理，分析電池剩余容量，生成各種圖表，為分析電池性能提供了科學的依據。

1.2主要特點：

● 集充電、放電、單體檢測、在線監測和活化五合一體，功能齊全，一機多用。

● 智能三階段充電、恒流放電、實時在線巡回檢測每個單體電池參數。

● 功耗元件采用新型PTC陶瓷電阻，安全，無紅熱現象，壽命長。

● 單片機至U盤數據轉存技術的應用，解決了大容量數據存貯問題。

● 充/放電結束，數據經U盤轉存或經RS232接口上傳計算機后臺處理后可自動生成各種圖表，電池性能一目了然。

● 便攜式設計，方便流動性強的用戶使用。

1.3主要功能：

● 液晶屏顯示，全中文菜單提示，操作簡便，智能化程度高，可設定電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控。

● 實時在線監控功能：實時在線監測、顯示所有測試數據：電流、電池組電壓、單體電池電壓、時間、 容量等，同時將數據存貯并傳送至PC機,顯示并打印各種圖表。

● 自動放充電功能：設定放/充電的電流、時長、容量及其電壓的高限、低限，可以循環一次放電、充電過程。

● 電池活化功能：設定放充電循環次數，可對蓄電池組進行活化。

● 自動停機功能：在下列條件任意一條滿足時自動停止放/充電：時間到、容量到、單體電池保護電壓到以及整組電池保護電壓到。

● 保護功能：如有電壓異常情況發生，自動停止充電或放電。

● 電壓、電流顯示值的校準修正功能：主要校準電池組總電壓、電流和單體電池電壓。

● U盤數據轉貯功能：充電、放電、自動放充或者電池活化結束后，可把采集的數據轉存到U盤，再由 U盤將放/充電采集的數據轉存到PC機中，經配套的數據處理軟件處理后，顯示、打印各種圖表。為 判別整組或單體電池的優劣提供科學的依據。

● RS232接口通訊：實現計算機實時監測或充電、放電、自動放充或者電池活化結束后的數據轉存。

1.4技術參數
